S313伸缩器

名称：S313伸缩器

伸缩器性能特点：

　　伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其大伸缩量就起到限位，确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。套管式伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了方便，给长距离管路因温差伸缩起到了很好的调节作用。

伸缩器安装注意事项：

　　1、安装应在大与小长度之间，可根椐实际情况进行调整。

　　2、安装时，松开填料压盘各螺栓，调整好安装长度，并将两端与管子(或阀门、水表)按设计要求安装好，再检查填料是否放好，后压上填料压盘，用对角法拧紧螺栓切勿压偏，使其起到止漏作用。

　　3、伸缩器安装在止回阀后。

　　4、伸缩器两端必须设置支墩，它本身不承受轴向拉力，必要时可加防拉脱。

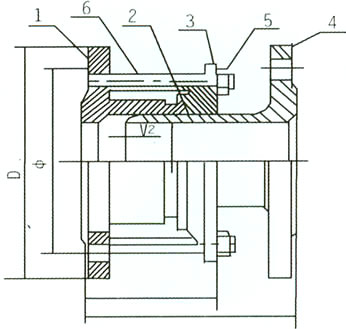

序号	名称	数量	材料
1	本体	1	HT200 QT40-15 Q235
2	密封圈	1	丁腈橡胶
3	压髓	1	HT200 QT40-15 Q235
4	套管法兰	1	HT200 QT40-15 Q235
5	螺母	-	30#钢
6	螺栓	-	35#钢

S313型伸缩器基本尺寸

DN (mm)	法兰连接尺寸			安装尺寸				重量 (公斤)
	D	￠	n—d	*短长度	安装长度	*大长度	伸缩量
50	165	125	4—18	170	200	230	60	9.8
65	185	145	4—18	170	200	230	60	12.1
80	200	160	8—18	170	200	230	60	14.23
100	220	180	8—18	225	260	295	70	19.55
120	250	2IO	8—18	225	260	295	70	23
150	285	240	8—22	225	260	295	70	30.55
200	340	295	8—22	225	260	295	70	40.7
250	395	350	12—22	225	260	295	70	53.5
300	445	400	12—22	280	330	380	100	75.5
350	505	460	16—22	280	330	380	100	91
400	565	515	16—26	280	330	380	100	112
450	615	565	20—26	280	330	380	100	127
500	670	620	20—26	300	360	420	120	147
600	1780	725	20—30	300	360	420	120	235
700	895	840	24—30	300	360	420	120	269
800	1015	950	24—33	300	360	420	120	326
900	1115	1050	28—33	335	400	465	130	394
1000	1230	1160	28—33	335	400	465	130	451
1200	1455	1380	32—39	335	400	465	130	648
1400	1675	1590	36—42	345	420	495	150	869
1600	1915	1820	40—48	345	420	495	150	1175
1800	2115	2020	44—48	360	440	520	160	1406
2000	2325	2230	48—48	360	440	520	160	1649
