补偿器在管道设备中的应用及结构性能,安装注意事项

作者:华丰 来源:未知 日期:2019/3/11 15:03:33 人气: 标签:波纹补偿器 补偿位移量 伸缩器 接头 橡胶接头 生产厂家 巩义市新华丰
导读:工程管路系统设计由于收到各方面的制约是相当复杂的,但是,任何复杂的管系都可以通过固定管架的设置,将其分成若干形状相对简单的单独管段。如“直线型,L、Z、∏型管段等。再根据这些相对简单的管段来确定管系的变…
  工程管路系统设计由于收到各方面的制约是相当复杂的,但是,任何复杂的管系都可以通过固定管架的设置,将其分成若干形状相对简单的单独管段。如“直线型,L、Z、∏型管段等。再根据这些相对简单的管段来确定管系的变型补偿,来选择补偿器。
  补偿器的种类很多,正确的选型非常重要。管系设计一开始既在管系走向、支撑体系(包括固定管架、导向管架等)设计同时,就要综合考虑补偿器的选型和配置。只有这样才能保证管系的设计安全、合理、可靠和经济。以波纹管为核心挠性元件的补偿器。在管线上可作轴向、横向和角向三个方面的补偿、内压补偿器从其性能上看可以作三个方向的位移,但由于受到套管的等附件的限制,往往只能作轴向位移。因此用户在选用订货时需注明所需几个方面的位移量,以便正确的选用和供货。
  本系列产品中,轴向型补偿器用以吸收器路轴向位移,大拉杆横向位移补偿器吸收垂直于补偿器轴线的横向位移,小拉杆横向位移补偿器适用于吸收横向位移,也可以吸收轴向、角向和任意三个位移的组合,铰链补偿器以两个或桑配套使用,用以吸收单平面一个方向或多个方向上的横向变形。

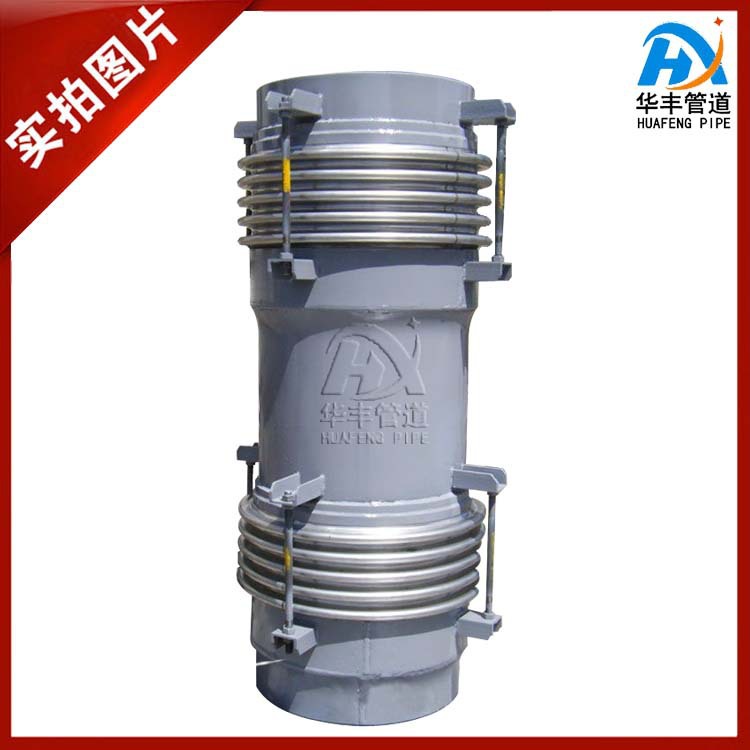

波纹补偿器弹性膨胀节伸缩器柔性铰链万向补偿器 (47).jp
波纹补偿器的安装方法:
  1、补偿器在安装浅应先检查其型号、规格及管道配置情况,必须符号设计要求。
  2、对带内套筒的补偿应注意使内套筒的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移移动平面一致。
  3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
  4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
  5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其他机械损伤。
  6、管系安装完毕后,应尽快拆除波纹补偿器上用于安装运输的黄色辅助定构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
  7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
  8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清液的氯离子含量不超过25PPM。
  9、水压试验结束后,应尽快排尽波壳中的积水,并迅速将波壳内表面吹干。
  10、与补偿器波纹管接触的保温材料应不含氯离子。
  巩义市新华丰管道设备有限公司​是从事研制、开发、生产给排水材料补偿器的厂家。华丰产品设计独特,结构新颖合理,性能可靠,给工程施工、维修带来极大的方便和效益。经过十多年的发展,华丰对产品不断的总结和积累生产经验,不断的发现问题解决问题,具有了生产技术上的创新和研发能力。电话13783416000 或者关注我们的网站 www.64033589.com
