DN900刚性防水套管穿墙管华丰制造

作者:华丰 来源:未知 日期:2017/2/16 9:30:56 人气: 标签:
导读:刚性密闭防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或…

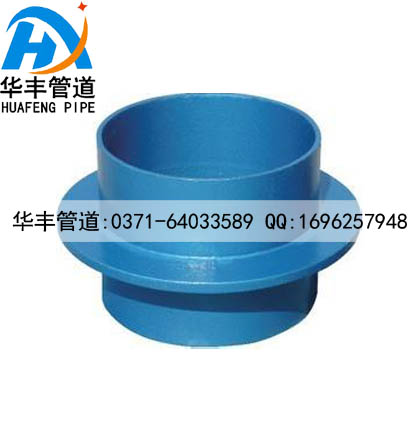

刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,对于地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接,A型适用于钢管。
说明
1 、刚性防水套管,适用于铸铁管,也适用于非金属管,但应根据采用管材的管壁厚度修正有关尺寸。
2、翼环及钢套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
3 、套管尺寸表内所列之材料重量为钢套管(套管长度 L 值按 200mm 计算)及翼环之重量。钢套管及翼环用 A3 材料制作, T42 焊条焊接。
4 、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围, Ⅱ型套管应比翼环直径( D4 )大 200mm ,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
5 、防水套管处的混凝土墙厚,应不小于 200mm ,否则应使墙壁一边或两边加厚,加厚部分的直径,*小应比翼环直径( D4 )大 200mm 。
6、刚性防水套管多用油麻、石棉水泥填充,填充后紧密捣实。
检查标准
刚性防水套管对焊接要求及检查标准,普通套管,多用焊接管制成,套管两端应机械裁口(如,用无齿锯等),对壁厚要求不严,管道穿越地下室等有防水要求的建筑物、构筑物时,设置的特殊制作的套管。常用刚性防水套管。刚性防水套管,需在套管外焊接止水环翼,对套管的壁厚、环翼的壁厚都有严格的要求
刚性防水套管工程使用的母材及焊接材料 使用前必须进行检查 确认材料与材质证明相符 并且材质符合设计文件 相关工程标准时 方可使用.设计文件规定防水套管焊缝系数为 1 的工程 设计文件 相关工程标准或焊接作业指导书规定全部焊缝进行射线检测或超声检测的工程 其所使用的母材及焊接材料应进行复验。
安装
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平。
3、钢套管须与止水翼环周边满焊。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
5、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
6、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
7、检查所有承插口是否到位、牢固、密实。
8、管道安装应按施工验收规范设置支吊架。
9、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度。再根据给排水平面图和大样图,并参照标准图集来制作。
10、在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
