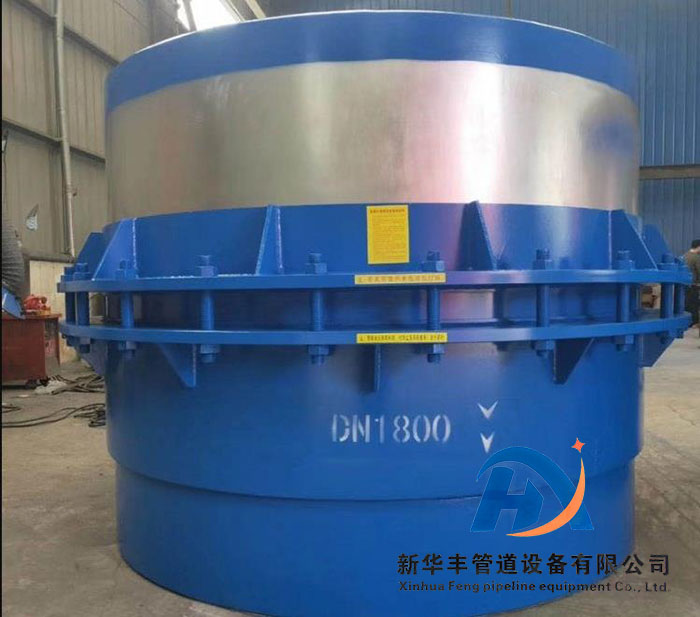

套管补偿器是热力流体管道的补偿装置

作者:华丰 来源:未知 日期:2023/1/4 8:51:28 人气: 标签:
导读:套管补偿器是热力流体管道的补偿装置。用于直线管道辅设后出现的轴向热膨胀位移吸收补偿。本文主要分析套筒补偿器的规格型号。
    套管补偿器是热力流体管道的补偿装置。用于直线管道辅设后出现的轴向热膨胀位移吸收补偿。本文主要分析套筒补偿器的规格型号。
首先,先来了解套筒补偿器的结构,套管补偿器主要由套管(芯管)、壳体、密封材料等组成,采用高性能自压式动密封的原理与结构,设计防拉断装置,滑动部位镀铬,在盐水、盐溶液等环境下耐腐蚀性能好,具有体积小补偿量大的特点,适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。广泛应用于城市供热、冶金、矿山、发电、石化、建筑等行业的输送管道。
     常用的套筒补偿器的规格型号有:ZHTTB-B系列弹性套筒补偿器,ZHZTB-B系列直埋型套筒补偿器,ZHN-H-I系列无推力套筒补偿器,ZHN-H-II系列直流无推力套筒补偿器,ZHSLT系列双向套筒补偿器。

1、弹性套筒补偿器
    弹性套筒补偿器在弹簧的作用下,使密封填料始终处于压缩状态,使管内介质不泄漏。弹性套筒补偿器选用耐腐蚀不锈钢套管。由于内壁光滑,填料长度短,轴向力小,减少了填料损耗,避免了过多的维护工作,延长了使用寿命。
2、直埋套管补偿器
直埋式套管补偿器主要由套管(芯管)、壳体、密封材料等组成,用于补偿管道的轴向胀缩和任何角度的轴向旋转。它具有体积小、补偿量大的特点。适用于热水、蒸汽、油脂等介质。与管道连接,采用高性能自压动密封的原理和结构。可以随着管道的伸缩自由滑动,可以满足任何管道的膨胀要求。外壳与内套筒之间采用新型合成材料密封,耐高温、耐腐蚀、耐腐蚀。
3、双向套筒补偿器
双向套管补偿器是在单向套管补偿器的基础上发展起来的一种新型补偿产品。无论介质从套管补偿器的任何一端流入,补偿器两端的滑套始终自由滑动,实现双向补偿,增加了补偿器的补偿量,使管道的变形应力和流体阻力小。该补偿器克服了单向套筒补偿器补偿量小的缺点,其他性能特点与单套管补偿器相同。本产品是为特殊工况下地下直埋管网的补偿而专门设计制造的。
4、无推力套筒补偿器
无推力套筒补偿器利用流体力学中的帕斯卡理论,巧妙地在设计结构中采用了稠密的环形蒸汽室。蒸汽室有两个环形压缩面,一个是蒸汽室的固定端面,另一个是封闭在蒸汽室中的膨胀管肩部的环形表面,它与膨胀管一起移动。
5、直流无推力套筒补偿器
   根据单向套筒补偿器的原理和流体科学的平衡原理,在伸缩套筒内与核体之间设计了环形活塞式平衡腔。活塞端的面积等于管道的内部横截面积。作用在凸形活塞端面上的力等于作用在管道(即盲板)端面上的力,方向相反。它是由管道内介质压力引起的,所产生流体的反推力相互抵消,保持了管道的平衡,从而消除了补偿器产生的轴向力。
无论哪种类型的套管补偿器,其工作原理相同,适用于热力管道,使用寿命长,疲劳寿命与管道相当。适用温度-40至150℃,特殊情况下可达350℃.既能保证轴向滑动,又能保证管内介质不泄漏.套筒补偿器设计了防拉断装置,可保证在其伸缩到极限位置时不被拉开,从而使整个管网运行的安全性大大提高。
