无推力旋转补偿器的正确安装方法看你错了没

 无推力旋转补偿器（膨胀节或伸缩器）的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大弊端。

    结构组成

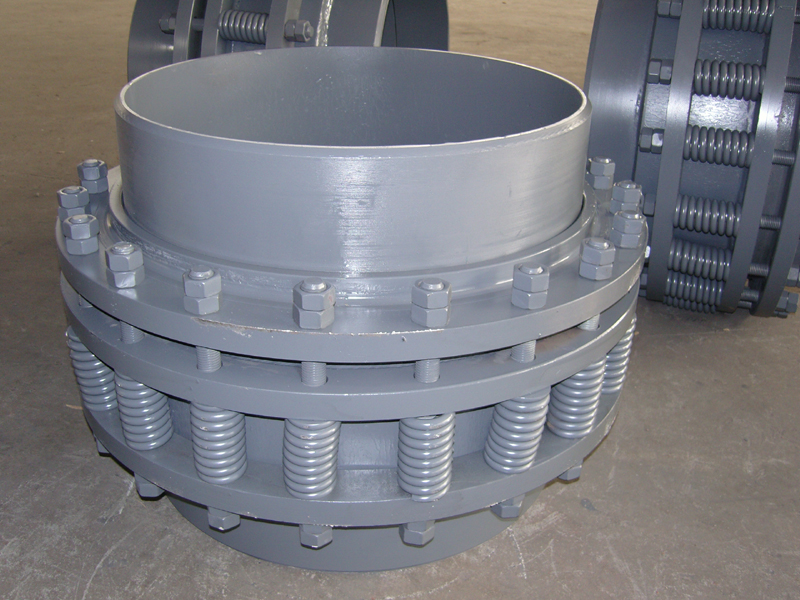

    无推力自密封旋转补偿器：由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓N个压簧及N个注填料咀组合、填料压盖及弹簧压紧法兰构成：所述填料压紧法兰与压紧上法兰之间设有压簧和注填料咀。

    所选用的密封填料都是柔性石墨，所采用的级别分别为核级、工业精密级且无推力自密封旋转补偿器填料内增加了一些成份达到延缓填料氧化的时间，从而使无推力自密封旋转补偿器比普通旋转补偿器密封性能得到很大的提高，使产品密封发生泄漏时间延迟发生。

    安装要求

    ①　与补偿器两端相焊接的管段壁厚≥6mm时，要进行坡口处理，焊后按要求进行水压检漏试验。

    ②　滑动支架和固定支架根据设计安装，使用ZTWB型，除不计算介质工作压力的推力外，其余相同。为确保管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，要安装固定支架。

    ③　补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。

    ④　本补偿器在各种环境气温下，均可按安装长度LMax进行安装，不需予以拉伸或压缩。
