旋转补偿器是进行管道热补偿的重要装置

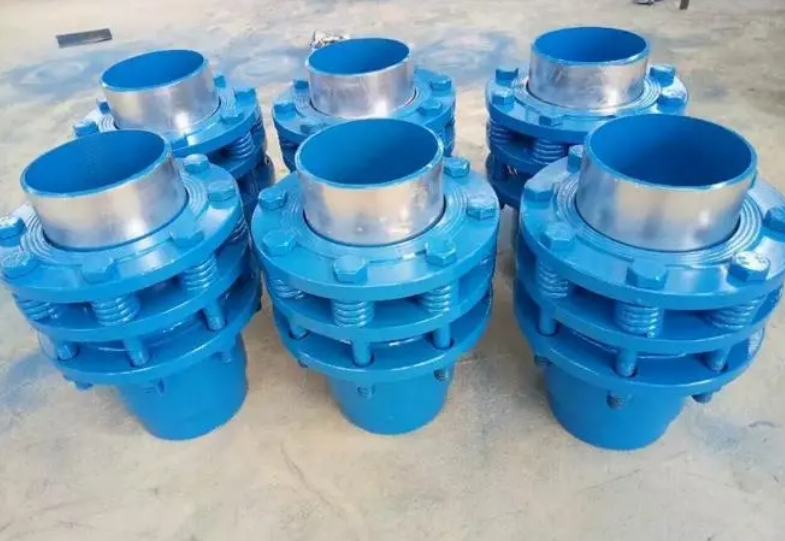

       旋转补偿器是安装于热力管道,进行管道热补偿的重要装置。其中旋转补偿器与其他种类的补偿器相比,具有补偿量大、密封性能较好,长期运行不需维护、适用于高温高压的场合等特点,得到了广泛的应用。

       但在现场运行过程中,出现过补偿器爆裂及气体泄漏现象,并且通过查阅相关文献发现,对于高温、高压下旋转补偿器的整体受力、危险位置和密封性能研究较少。本文计算旋转补偿器基本参数,通过四种模型的对比分析提出—种模拟管道及旋转补偿器整体模型的方法,分析旋转补偿器的危险位置及密封性能,并通过现场实验进行验证,完成旋转补偿器辅助设计软件的编译。

       异径管的变径处应力值较大,为危险位置,现场的爆裂事故通常发生于此处。对其进行结构优化,原有结构此处的圆角半径为R40mm,优化后结构此处的圆角半径为R45mm。在设计工况下,密封圈的接触比压为42.61-81.79MPa,接触比压大于3倍的设计压力,密封性能可靠,在高压情况下不会发生泄漏。压力升高过程中,在压力低于3MPa时,填料起主密封作用；压力大于3MPa后,密封圈代替填料起主密封作用。
